气动高性能蝶阀
- 产品型号D643H
- 订货编号34
- 咨询电话021-67106009 021-67105003
- 联系人
D643H气动高性能蝶阀是本公司自行研制并引进欧洲先进技术转化产品，该蝶阀具有独特的产品结构、超可靠地密封性能、超广阔的工况条件、超低小的操作扭矩、超长久的使用寿命、在一些特殊工况中安全防火、该高性能蝶阀工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的首选产品。
【一泰品质、全球共享】这里是气动高性能蝶阀专业生产厂家，由本公司生产的一泰牌气动高性能蝶阀品质出众，价格合理；以下是D643H气动高性能蝶阀的工作原理、使用说明、产品图片、规格型号、标准尺寸、工作压力、适用范围的详细介绍：
产品名称 | D643H气动高性能蝶阀 |
产品型号 | D643H |
公称通径 | DN50-1200 |
公称压力 | 1.6-16mpa |
适用介质 | 水、蒸汽、油品等 |
公司名称 | 上海一泰阀门有限公司 |
产品介绍 | D643H气动高性能蝶阀是本公司自行研制并引进欧洲先进技术转化产品，该蝶阀具有独特的产品结构、超可靠地密封性能、超广阔的工况条件、超低小的操作扭矩、超长久的使用寿命、在一些特殊工况中安全防火、该高性能蝶阀工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要 |
D643H气动高性能蝶阀产品特点：
(1)国产精品、技术精湛、应用广泛、经济适用。开启灵活、工作稳定、结构紧凑、轻巧美观。流通性好、运动平稳、重量轻、安装方便
(4)密封性好、启动扭矩小、操作方便、省力节能。使用独特的动载密封PTFE阀座设计、弹性好、可靠性高。无须增加O形圈或金属部件来保持密封
(8)唇缘式密封结构可补偿温度和压力的变化。使用寿命长、维修量小。密封试验、双向达到无气泡泄露
D643H气动高性能蝶阀技术规范 | ||||
设计依据 | GB标准 | |||
设计标准 | GB/12238 | |||
结构长度 | 对夹式链接 | GB12221 | ||
连接法兰尺寸 | GB/9113、JB/T79 | |||
实验和检验 | JB/T9092 | |||
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造 | ||||
D643H气动高性能蝶阀技术参数 | |||
公称通径 | DN50~1200mm | ||
连接方式 | 对夹式 | ||
气缸选配 | AT系列、GT系列、AW系列、进口执行器系列 | ||
气缸形式 | 双作用、单作用（弹簧复位） | ||
控制方式 | 开关型、调节型、三段式（开度可调） | ||
公称压力 | 6、10、16bar（如需更高压力订货时请注明） | ||
气源压力 | 双作用:4~8bar、单作用:5~8bar | ||
介质温度 | W1:-40~180℃、W5：-20~80℃、W7：-40~160℃ | ||
环境温度 | 标准型:-20~80℃ | ||
阀体材质 | 铸铁（Q）、碳钢（C）、不锈钢（P4、P6） | ||
密封材质 | 丁晴橡胶（X）、聚四氟乙烯（F）、全内衬聚四氟乙烯（F46） | ||
备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型 | |||

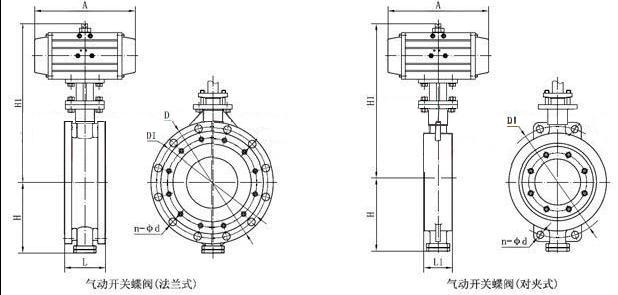

D643H气动高性能蝶阀主要外形尺寸（法兰）
| |||||||
公称 | 外形尺寸 | 连接尺寸 | 执行器型号 | ||||
L | L1 | L2 | H | D | N-D | ||
50 | 42 | 141/159 | 71/83 | 269/281 | 120 | 4-23 | ATD52/ATE63 |
65 | 44.7 | 159/211 | 83/95 | 283/303 | 136.2 | 4-26.5 | ATD63/ATE75 |
80 | 45.2 | 159/248 | 83/107 | 289/309 | 160 | 8-18 | ATD63/ATE88 |
100 | 52.1 | 211/269 | 95/123 | 320/338 | 185 | 4-24.5 | ATD75/ATE100 |
125 | 54.4 | 248/269 | 107/123 | 351/366 | 215 | 4-23 | ATD88/ATE100 |
150 | 55.8 | 269/345 | 123/152 | 380/405 | 238 | 4-25 | ATD100/ATE125 |
200 | 60.6 | 345/409 | 152/172 | 435/477 | 295 | 4-29 | ATD125/ATE145 |
250 | 65.6 | 409/438 | 172/187 | 509/552 | 357 | 4-29 | ATD145/ATE160 |
300 | 76.5 | 438/550 | 187/215 | 597/622 | 407 | 4-30 | ATD160/ATE190 |
350 | 76.5 | 550/600 | 215/240 | 653/688 | 467 | 4-30 | ATD190/ATE210 |
400 | 86.5 | 550/633 | 215/262 | 720/787 | 515 | 4-30 | ATD190/ATE240 |
450 | 105.6 | 600/633 | 240/262 | 772/858 | 565 | 4-30 | ATD210/ATE240 |
500 | 131.8 | 633/730 | 262/330 | 867/1004 | 620 | 4-33 | ATD240/ATE270 |
600 | 152 | 730/1700 | 330/- | 998/1220 | 725 | 4-36 | ATD270/ATE25 |
700 | 163 | 1320/1970 | - | 1116/1282 | 840 | 4-36 | ATD25/ATE28 |
800 | 188 | 1430/2700 | - | 1330/1007 | 950 | 4-39 | ATD28/ATE35 |
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化 | |||||||
D643H气动高性能蝶阀附件选型 | |||
电磁阀 | 双作用选二位五通、单作用二位五通、单电控双电控订货时注明 | ||
气源处理三联件 | 对气源进行稳压、过滤、气缸润滑 | ||
限位开关 | 远程反馈开关信号 | ||
手操机构 | 可实现手动开、关阀门 | ||
定位器 | 输入模拟量信号（4-20mA或者0-10V），调节阀门开度 | ||
备注 | 以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 | ||
