电动偏心半球阀
- 产品型号PQ947
- 订货编号101
- 咨询电话021-67106009 021-67105003
- 联系人
电动偏心半球阀是引进国外技术制造的一种新型电动球阀。球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。电动偏心半球阀结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100:1。电动偏心半球阀V型球阀适用150～600LB、PN1.6～6.4MPa，工作温度≤300℃的各种管路上(高温定制)，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
【一泰品质、全球共享】这里是电动偏心半球阀专业生产厂家，由本公司生产的一泰牌电动偏心半球阀品质出众，价格合理；以下是电动偏心半球阀的工作原理、使用说明、产品图片、规格型号、标准尺寸、工作压力、适用范围的详细介绍：
| 产品名称 | 电动偏心半球阀 |
| 产品型号 | PQ947 |
| 公称通径 | DN25-300 |
| 公称压力 | 1.6-6.4Mpa |
| 适用介质 | 含纤维、微小固体颗粒及料浆等介质 |
| 公司名称 | 上海一泰阀门有限公司 |
| 产品介绍 | 上海一泰阀门生产的启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。电动偏心半球阀结构紧凑，通用性强. |
电动偏心半球阀主要技术参数：
阀体形式 | 偏心旋转阀 |
公称通径 | DN25～300mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa，(注：PN6.4MPa仅用于DN25～150的阀) |
法兰标准 | GB、JB、HG、ANSI、JIS等 |
连接形式 | 对夹式、法兰式 |
阀盖形式 | 整体式 (适用温度-45～+400℃) |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀芯形式 | 偏心旋转阀芯(带导流翼) |
流量特性 | 近似等百分比 |
电动偏心半球阀执行机构：
执行器型号 | CHR、3810R、DZW、HQ、PSQ |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
环境温度：-25～+70℃、环境湿度：≤95% |
电动偏心半球阀主要性能指标：
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流 | 全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
60%腔型 | - | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | |
40%腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
允许压差(MPa) | ≤ 公称压力 | ||||||||||||
动作范围 | 全开60° | ||||||||||||
泄露量Q | 软密封VI级、硬密封IV级，符合ANSI B16.104标准 | ||||||||||||
基本误差 | ±1% | ||||||||||||
回差 | ±1% | ||||||||||||
死区 | ≤1% | ||||||||||||
可调范围 | 全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) | ||||||||||||
电动偏心半球阀主要零件材料：
1 | 阀体 | WCB、CF8、CF8M、CF3M |
2 | 下轴套 | 304、316 |
3 | 压圈 | 2Cr13、304、316、316L |
4 | 半球体 | WCB、CF8、CF8M、CF3M (硬化处理) |
5 | 阀座 | PTFE、PPL、不锈钢 |
6 | 阀杆 | 2Cr13、304、316、316L |
7 | 上轴套 | 304、316 |
8 | 填料 | V型聚四氟乙烯填料、石墨填料 |
9 | 填料压套 | 2Cr13、304、316、316L |
10 | 填料压盖 | WCB、CF8、CF8M、CF3M |

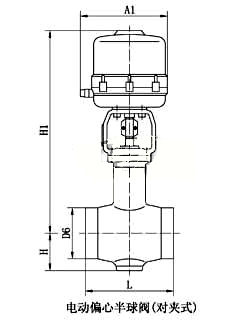

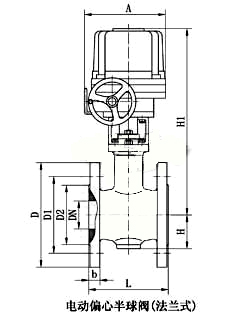

电动偏心半球阀主要外形及连接尺寸：
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 法兰式 | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
对夹式 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 | |
H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | |
H1 | 根据所配执行机构而定 | ||||||||||||
D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
b | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 28 | |
A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | ||||||||||||
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
